断面図情報から手軽に断面性能計算できます

DXFから断面性能計算。数値と画像で一目で分かる計算結果

実業務で役立つ機能を搭載

図形編集機能

DXFで読み込んだ断面図の形状編集が出来ます。一度計算した後に、形状を一部変更して繰り返し計算する場合などに、わざわざCADに戻って修正しなくてもCADTOOLの中で図形編集を行う事ができます。 修正した形状はDXF出力してCADで利用する事も可能です。

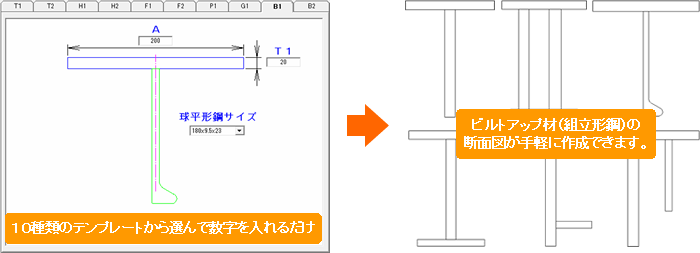

ビルドアップ材断面図作成ツールでさらに効率アップ

平鋼などを溶接して作成するビルドH形鋼やT形鋼などは、DXFを準備する事無く、CADTOOL内で断面図を作成して断面性能計算が行えます。 よく利用する１０種類のテンプレートに数字を入力するだけで、断面図を作成します。

計算結果はさまざまな形で出力できます

計算した結果は、フレーム構造計算やはりの計算で利用できます。 他にも、印刷やPDF出力、断面性能計算モジュールで作成、修正した断面形状をDXF出力など、目的や用途に合わせて利用できる出力機能を持っています。
