モジュールと歯数を入力するだけで、機械要素である「標準平歯車」と「転位平歯車」の計算と計算結果の数値、歯車形状をイメージ表示し外部出力できる便利な機能です。
大歯車と小歯車のモジュールと歯数を入力するだけで、計算結果とインボリュート曲線(※)による歯車形状を自動作図します。
※インボリュート曲線は、CADへの出力時には直線補完されたデータで出力されます。
転位係数を入力する事で、転位歯車の計算が実行され、基本諸元と歯車形状が自動更新されます。
「モジュール」、「中心距離」、「速度伝達比」から歯数候補を表示し、選定することができます。
歯数候補選定ではモジュールと中心距離、速度伝達比から標準歯車と転位歯車それぞれ5つの候補が表示されます。
強度計算:許容伝達力の計算、ナイロン製歯車にも対応できます。
モジュールの標準値を画面上から参照できます。

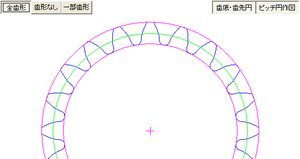

自動作図される歯車形状は、必要に応じ選択可能です。
(全歯形作図、一部歯形作図、歯形無し、歯底・歯先円、ピッチ円の有無)
「ずらし歯数」の変更で、歯車がかみ合った状態での回転する様子を画面上で確認可能です。
自動作図された歯車形状は、DXF形式やCADへの直接出力、BMP形式へ出力できます。 計算結果はCSV形式やEXCELへの直接出力、計算結果シートとして印刷やPDFファイルへの出力が可能です。
CAD・イメージ出力 | CSV・EXCEL出力 | PDF出力・印刷 |
---|---|---|
自動作図の結果はCADへ自動出力、DXFファイル、BMPデータへの出力が可能 |
計算結果の値は、CSVやEXCELに出力可能 |
計算結果シートの印刷やPDFファイルでの出力もできます。 |
